空气炮喷爆力测量系统

介绍

系统用于空气炮喷爆力测量，可自动实现进气阀、排气阀控制，阈值触发或排气阀打开即使测量冲击力，系统实时监测空气炮容积压力。可选配噪声传感器套件，用于空气炮工作状态瞬时噪声、运行噪声测量，是先进的空气炮性能测控系统。

测控系统

系统配置

系统配置有冲击力传感器、压力传感器、高速数据采集卡、测控软件。面板连接附件通过LEMO接插件快速连接，可靠稳定。牢固的铝合金电控外壳，有效的对外界电信号噪声进行了屏蔽，保证了测量控制信号的有效传输与测量。

电控系统背板

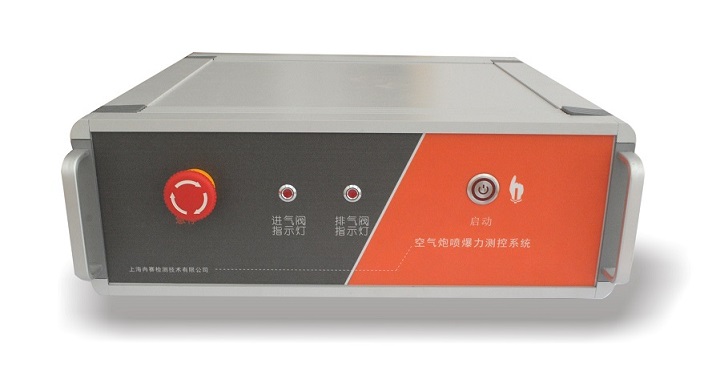

电控系统正面

背板斜视图

冲击力传感器

压力传感器

软件：

软件可实现手动控制、自动控制、报表输出、历史数据查询、数据存储、数据与曲线显示、分析功能。界面友好，操作快捷。软件可输入记录空气炮型号、容积、试验编号，方便用户查询数据，操作按钮互锁式设计，避免客户误操作。

系统软件

系统参数

冲击力：量程20kN、响应频率20kHz、准确度1%

压力：量程：2MPa，准确度1%

噪声：量程：165dB、响应频率：20Hz-50kHz（±2dB）信号类型：ICP、准确度1%

采集硬件：采样率：156kHz，通道数：4

使用温度：-20-60℃

通讯方式：USB

供电方式：220V
